Как выбрать б/у рулевую рейку на авторазборке

Содержание:

• Как подготовиться к покупке
• На что обратить внимание при осмотре рулевой рейки
• Проверка совместимости и оригинальности
• Как оценить качество и срок службы бывшей в употреблении рейки
• Советы по сделкам и оформлению покупки
• Когда лучше отказаться от покупки
• Заключение

Приобретение рулевой рейки, бывшей в употреблении, требует системного подхода. Процесс выбора условно делится на три этапа: подготовка, непосредственный осмотр и документальное оформление сделки. Следование этому алгоритму не дает стопроцентной гарантии, но позволяет сделать осознанный выбор, основанный на проверяемых параметрах.

Бесплатная диагностика рулевой рейки

Как подготовиться к покупке

Эффективность поиска напрямую зависит от качества предварительной подготовки. Визит на авторазборку без точных данных об автомобиле и необходимого инструмента часто приводит к ошибкам в подборе или поверхностной, некорректной оценке состояния детали.

Прежде всего, следует учитывать, что на одну и ту же модель автомобиля в разные годы выпуска могли устанавливаться различные модификации рулевого управления. Конструкция зависит от типа усилителя (гидравлический, электрический или механический), рынка сбыта (Европа, США, Азия), а также от комплектации.

Например, автомобили со спортивными пакетами оснащения часто комплектуются «короткими» рейками с уменьшенным передаточным числом (меньше оборотов руля от упора до упора), тогда как в стандартных версиях используются классические механизмы. Также существуют различия в наличии датчика Servotronic (изменяющего усилие на руле в зависимости от скорости). Установка рейки без соответствующего клапана или датчика на машину, где он предусмотрен (и наоборот), может привести к постоянным ошибкам в электронных блоках управления и некорректной работе системы.

Ориентироваться исключительно на марку, модель и год выпуска недостаточно. Самый надежный способ идентификации - поиск по VIN-номеру (коду) в специализированных каталогах запчастей. Необходимо выяснить оригинальный каталожный номер (OEM) вашей рейки.

Часто производители проводят ревизии деталей, выпуская обновленные версии под новыми номерами, которые являются взаимозаменяемыми. Рекомендуется выписать не только текущий номер, установленный на вашем автомобиле, но и список всех совместимых артикулов. Это существенно расширит область поиска. Если есть возможность, сфотографируйте информационную табличку или наклейку на своей старой рейке перед поездкой - визуальное сравнение маркировок на месте часто бывает решающим.

Для качественной дефектовки «в полевых условиях» потребуется минимальный набор инструментов. Полагаться на инструменты продавца не стоит.

• Фонарик. Мощный источник света необходим для осмотра глубоких полостей корпуса и оценки состояния зубьев вала.

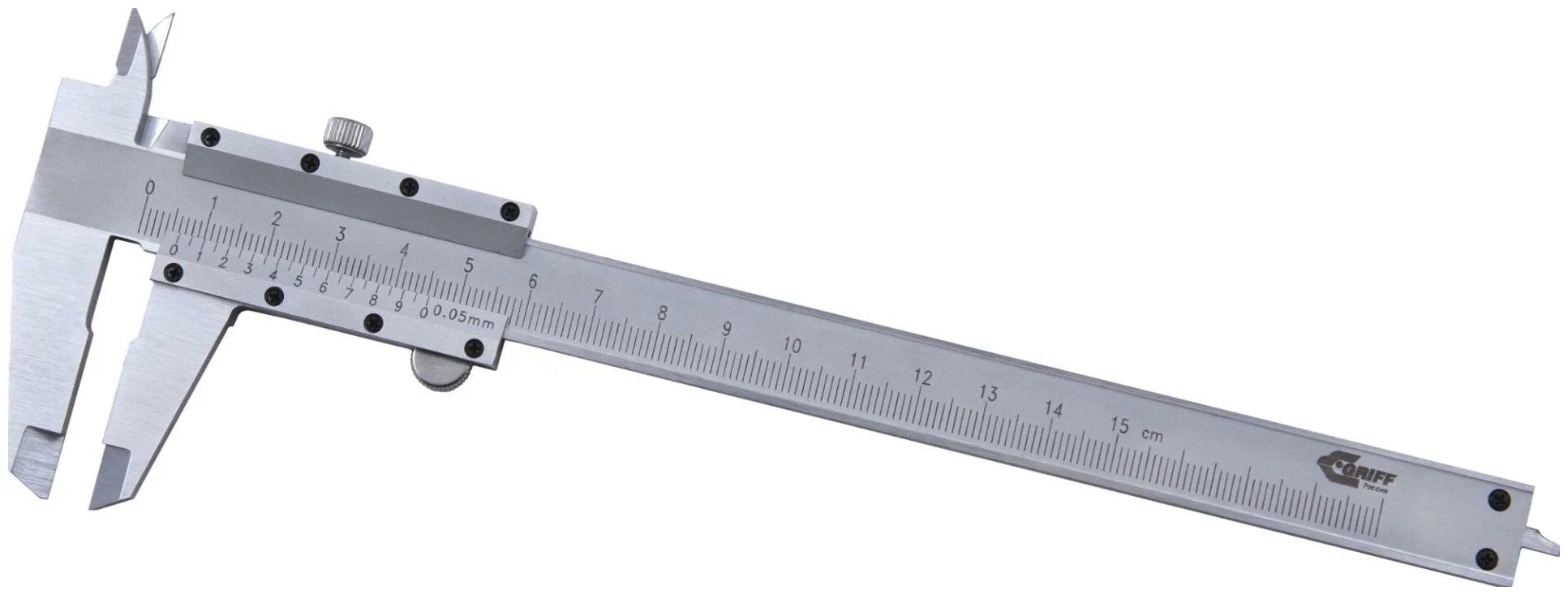

• Штангенциркуль. Понадобится для замера диаметра штока и входного вала, а также для проверки геометрии, если есть подозрения на деформацию.

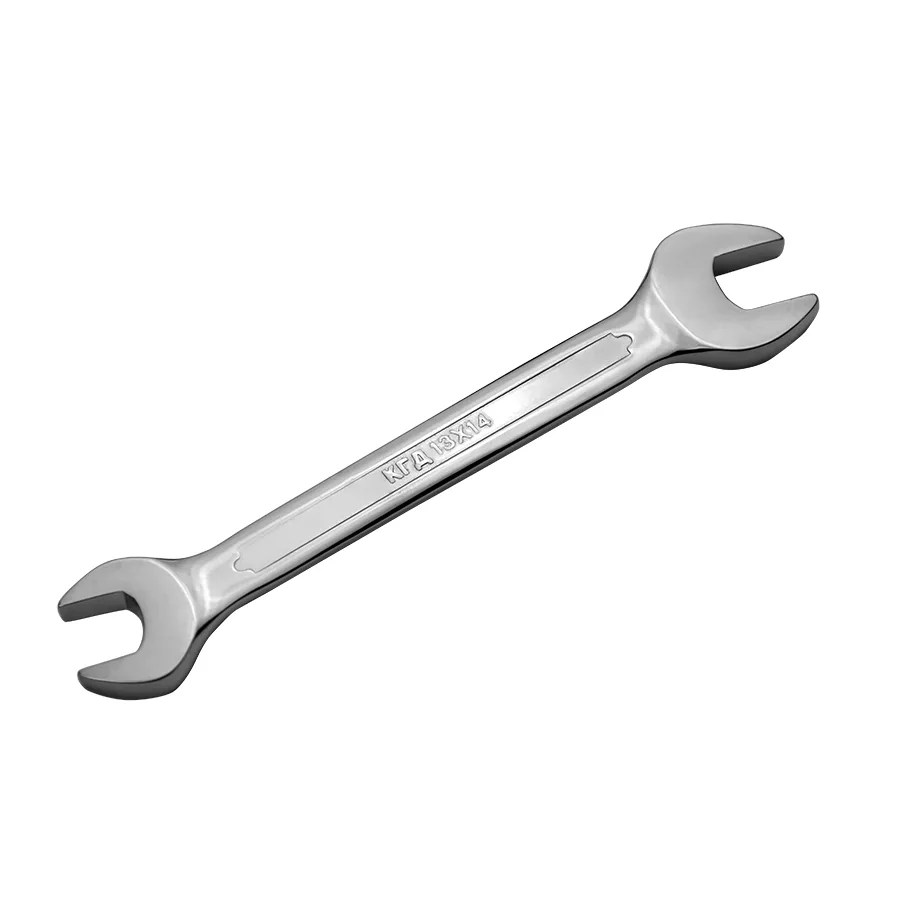

• Гаечные ключи или плоскогубцы. Могут пригодиться для снятия пыльников (если продавец разрешит это сделать) или прокручивания входного вала.
• Маркер по металлу. Полезен для пометок, если вы осматриваете несколько вариантов.
• Перчатки и ветошь. Рейки, особенно гидравлические, часто бывают загрязнены маслом и дорожной грязью.

Полезно заранее изучить профильные форумы по вашей модели авто, чтобы знать «слабые места» конкретной конструкции: где чаще всего появляется трещина, в каком месте течет сальник или где возникает коррозия.

На что обратить внимание при осмотре рулевой рейки

Процесс осмотра должен быть последовательным. Не стоит торопиться. Даже если деталь выглядит отмытой и подготовленной к продаже, это не гарантирует ее работоспособность. Иногда чистота скрывает следы хронических утечек.

Начните с визуальной оценки корпуса. Рулевая рейка, особенно на современных авто, часто имеет корпус из алюминиевых сплавов, которые чувствительны к ударным нагрузкам:

1. Целостность корпуса. Внимательно осмотрите «тело» рейки на предмет трещин. Особое внимание уделите местам крепления к подрамнику («ушам»). При сильных ДТП, после которых машины часто попадают на разбор, именно крепления страдают первыми. Микротрещина в районе крепления со временем неизбежно приведет к разрушению узла под нагрузкой.
2. Геометрия. Осмотрите трубки гидравлической магистрали (если рейка с ГУР). Они не должны быть сплюснуты, перекручены или иметь глубокие вмятины. Повреждение трубки меняет пропускную способность магистрали, что вызывает масляное голодание, шум и перегрев жидкости.
3. Следы ремонта. Обратите внимание на наличие нестандартных сварных швов, следов герметика в непредусмотренных местах или нестандартных крепежных элементов. Если рейка уже вскрывалась и ремонтировалась кустарным способом, от покупки лучше воздержаться, так как качество работ оценить невозможно.

Пыльники (гофрированные резиновые или термопластовые чехлы) защищают основной вал от попадания влаги и абразива. Если пыльники порваны, отсутствуют или закреплены пластиковыми стяжками вместо штатных металлических хомутов — это тревожный знак. Нарушение герметичности неизбежно ведет к попаданию воды на полированный шток, что вызывает коррозию. Даже если пыльник цел, оцените эластичность резины. Если она «дубовая» или покрыта сеткой мелких трещин, герметичность скоро будет нарушена. Попросите продавца сдвинуть пыльник (или сделайте это сами, если разрешено). Внутри должно быть сухо (для электрических и механических реек) или присутствовать небольшое количество консистентной смазки. Наличие воды, эмульсии (смеси масла и воды) или ржавой пыли - признак негодности детали.

Для гидравлических реек течь сальников - наиболее распространенная неисправность. В месте, где рулевой кардан соединяется с рейкой, часто возникает течь верхнего сальника. Осмотрите это место. Наличие свежего масла говорит о проблеме. Застарелые масляные отложения, покрытые пылью («шуба»), также свидетельствуют о длительной микротечи. Если пыльники полны масла (при сжатии пыльника рукой слышно хлюпанье или из-под хомута выдавливается жидкость), значит, силовые сальники рейки не держат давление. Такой агрегат требует полноценного капитального ремонта. Будьте осторожны с идеально отмытыми агрегатами. Продавцы могут специально смывать следы гидравлической жидкости. В таких случаях ищите косвенные признаки: жирную пленку в труднодоступных углублениях корпуса.

Механический износ зубчатой пары «шестерня-рейка» приводит к появлению люфта и стуков. Основной износ происходит в зоне «нулевого» положения руля, так как автомобиль большую часть времени движется прямо. Установите вал в среднее положение. Зафиксируйте входной вал (за который крутит руль) ключом или плоскогубцами (аккуратно, чтобы не повредить шлицы). Попробуйте пошатать основной шток (выходящий к колесам) вверх-вниз и вперед-назад. Ощутимый стук или свободный ход указывают на износ опорной втулки или прижимного сухаря. Попробуйте с усилием потянуть шток вдоль оси рейки и втолкнуть его обратно. Люфта быть не должно.

Дефекты резьбовых соединений могут сделать установку рейки невозможной или небезопасной. Осмотрите резьбу на концах штока (или рулевых тягах, если они идут в комплекте). Она не должна быть сбита или «слизана». Проверьте резьбу в местах крепления трубок гидравлики. Если резьба сорвана, обеспечить герметичность соединения будет крайне сложно. Внимательно изучите шлицевую часть входного вала. Шлицы должны быть ровными, без замятий. Поврежденные шлицы не позволят надежно зафиксировать карданный шарнир рулевой колонки, что является критической угрозой безопасности.

Коррозия - главный враг рулевого механизма. Это самая важная поверхность. Она должна быть зеркальной (хромированной) и гладкой. Выдвиньте шток полностью в обе стороны. Наличие темных пятен, точек или шероховатости на рабочей поверхности недопустимо. Ржавчина работает как абразив: она моментально уничтожит новые сальники или пластиковые втулки даже после их замены. Шлифовка ржавого вала часто приводит к уменьшению его диаметра, что требует установки нестандартных уплотнений, усложняя ремонт. Осмотрите зубья. Они должны иметь четкий профиль без сколов и следов выкрашивания металла.

Хотя рулевые тяги и наконечники являются расходными материалами и обычно меняются на новые при установке рейки, их состояние может многое сказать о прошлом детали. Если тяги свободно падают под собственным весом, шарниры в них полностью изношены. Это косвенно указывает на большой пробег автомобиля-донора. Гнутые тяги - верный признак того, что автомобиль побывал в серьезном ДТП с ударом в колесо. В таких случаях ударная нагрузка могла передаться на внутренние механизмы рейки, вызвав скрытые повреждения (деформацию вала, разрушение зубьев). Брать рейку с гнутыми тягами рискованно.

Проверка совместимости и оригинальности

Даже полностью исправная деталь окажется бесполезной, если она не подходит к вашему автомобилю. Ошибки в подборе - одна из самых частых причин возвратов.

• Не полагайтесь на слова продавца «снято с такой же машины». В рамках одного модельного года производитель мог сменить поставщика узла (например, с ZF на TRW), изменить точки крепления или диаметр штуцеров гидравлики. Всегда сверяйте потенциальную покупку с данными, полученными при расшифровке VIN-номера вашего авто.
• Найдите на корпусе рейки заводскую маркировку. Она может быть выполнена в виде наклейки, алюминиевой таблички или выбита непосредственно на литье корпуса. Сверьте этот номер с вашим списком совместимых артикулов.
• Обратите внимание на производителя. Часто оригинальные запчасти маркируются логотипом автобренда (например, BMW, VAG, Toyota), но рядом стоит логотип фактического производителя узла (Bosch, Denso, Mando, NSK). Наличие этих логотипов подтверждает, что перед вами заводская деталь, а не дешевый китайский аналог, который мог быть установлен на машину прошлым владельцем.

На рынке встречаются как оригинальные запчасти, так и производители аналогов. Следует уточнить этот момент, поскольку качество и ресурс аналогов могут варьироваться в широких пределах.

Как оценить качество и срок службы бывшей в употреблении рейки

Прогнозировать остаточный ресурс подержанной детали сложно, но ряд тестов поможет отсеять откровенный лом.

Попросите зафиксировать корпус рейки (например, в тисках, но через мягкие проставки, чтобы не повредить корпус) и покрутите входной вал. Для этого можно использовать подходящий инструмент или надеть карданчик. Вал должен вращаться с одинаковым усилием на всем диапазоне хода - от упора до упора. Если в определенных положениях (чаще всего в центре) усилие резко возрастает или вал «спотыкается», это признак неравномерного износа зубьев или искривления вала. Ход должен быть плавным, без ощущения «песка» или переката шариков (это признак разрушения подшипников).

Добросовестные продавцы (крупные разборки) маркируют детали, указывая VIN-номер и пробег автомобиля-донора. Для гидравлических реек пробег до 100-150 тыс. км считается приемлемым. Электрические рейки могут служить дольше, но их ресурс сильнее зависит от герметичности. Детали с автомобилей из стран с теплым климатом (например, юг Европы, Япония, ОАЭ) обычно сохраняются лучше, чем с машин, эксплуатировавшихся в регионах с суровыми зимами и использованием реагентов, которые вызывают коррозию внешних элементов и закисание крепежа.

Если у вас есть возможность подержать в руках новую (или восстановленную) деталь для сравнения усилия вращения и отсутствия люфтов, то используйте свои тактильные ощущения как эталон. Если б/у рейка вращается слишком легко, практически без сопротивления, это может указывать на ослабление прижимного механизма или сильный износ уплотнений (в случае гидравлики).

Советы по сделкам и оформлению покупки

Покупка б/у запчастей — это всегда двусторонняя сделка, где важно правильно оформить условия.

Избегайте покупок у частных лиц «с рук», если нет возможности проверить деталь на стенде. Крупные авторазборки дорожат репутацией и предоставляют так называемую «проверочную гарантию» (обычно от 3 до 14 дней). Этот срок дается на установку и проверку работоспособности агрегата на автомобиле. Если рейка окажется неисправной (потечет или застучит сразу после установки), продавец обязуется обменять ее или вернуть деньги.

Существуют специализированные сервисы по ремонту рулевого управления, оснащенные диагностическими стендами.

Идеальный сценарий покупки выглядит так:

1. Вы покупаете рейку с условием возврата.
2. Везете ее на диагностический стенд. Специалисты подключают гидравлику или электрику, создают рабочее давление и нагрузку.
3. Если стенд показывает утечки или несоответствие параметров - вы возвращаете деталь продавцу, не тратя деньги на дорогостоящую установку и снятие с автомобиля.

Всегда требуйте товарный чек или иной документ, подтверждающий факт покупки, дату и стоимость. На детали продавец должен нанести свои метки (маркером или краской) на болты и стыки корпуса. Важно! Никогда не разбирайте, не мойте и не нарушайте метки продавца до окончания гарантийного срока! Нарушение меток - формальный и законный повод отказать в возврате денег, даже если деталь оказалась бракованной.

Когда лучше отказаться от покупки

Существует ряд условий, при которых от приобретения конкретного экземпляра следует воздержаться.

Основные признаки, при которых брать рейку не стоит: видимые подтеки гидравлической жидкости; ощутимый радиальный люфт вала; неравномерный ход или заедание при перемещении; трещины или механические повреждения корпуса; активная коррозия в критических зонах; отсутствие возможности проверки по VIN или несовпадение номеров.

Если на рынке б/у запчастей нет достойных вариантов или цены на них неоправданно высоки, рассмотрите альтернативы:

• Ремонт (реставрация) вашей рейки. В специализированных мастерских могут заменить сальники, втулки, отшлифовать вал и проверить узел на стенде. Это часто дороже б/у детали, но вы получаете агрегат с ресурсом, близким к новому, и реальной гарантией (обычно 6-12 месяцев).

Заводской восстановленный оригинал. Многие производители предлагают восстановленные в заводских условиях рейки. Они стоят дешевле новых, но не уступают им по качеству. При этом часто требуется сдать свою старую деталь в зачет стоимости.

Заключение

Выбор б/у рулевой рейки — это техническая задача, требующая внимательности и знания матчасти. Не стоит полагаться на удачу. Тщательный визуальный осмотр штока на предмет коррозии, проверка люфтов, сверка оригинальных номеров и наличие гарантии на установку - обязательные слагаемые успешной покупки. Если состояние подержанной детали вызывает сомнения, целесообразнее рассмотреть вариант профессионального ремонта вашей старой рейки. Помните, что исправное рулевое управление — это не вопрос комфорта, а вопрос безопасности на дороге.
