Рулевая рейка с треугольным штоком необходима для преобразования вращения руля в линейное движение и передачи его на колеса для их поворота. От исправности этого механизма зависит безопасность езды и при малейших признаках неисправности необходимо обращаться на СТО для диагностики и ремонта.

Проблема состоит в том, что ремонт рулевой рейки с треугольным штоком более сложен из-за особой формы деталей. Выполнить необходимые операции могут только квалифицированные слесари, у которых есть необходимое оборудование для этого.

В этой статье рассмотрим технические особенности рулевых реек с треугольным штоком, признаки их неисправностей, способы устранения и профилактики дефектов.

Конструкция рулевой рейки с треугольным штоком

Рулевые рейки с треугольным штоком менее распространены, из-за чего не все сервисные центры берутся за устранение неисправностей этих механизмов. Отличие состоит в форме вала, который передает усилие от рулевого колеса к рейке. Если в большинстве моделей он круглый, то в этом случае имеет треугольное сечение.

Остановимся подробнее на особенностях механизма:

  • В классических рейках используется вал со шлицами или шпонкой, а в рассматриваемом механизме — шток в виде призмы с одинаковыми по ширине гранями. Следовательно, и ответное гнездо рулевого механизма имеет соответствующую форму.
  • Треугольная форма позволяет избежать проскальзываний при сильной нагрузке на механизм поворота колес и в ней не нужно использовать шлицевое соединение.
  • В штоке отсутствуют канавки и шлицы, благодаря чему потенциально уменьшается опасность износа мелких деталей и упрощается сборка конструкции.

В чем плюсы рейки с треугольным штоком:

  • Механизм имеет более жесткое сцепление, что уменьшает вероятность появления люфтов в процессе эксплуатации авто;
  • Увеличивается надежность соединения и снижается износ, в сравнении с валом круглой формы с пазами для шпонок;
  • Треугольная деталь более устойчива к деформациям при создании усилий на изгиб и кручение.

Но у этой рейки есть и минусы. В процессе эксплуатации на гранях и втулке появляется выработка, из-за чего детали начинают люфтить. Кроме того, нужно тщательно следить за соосностью, ошибки при установке деталей или повреждение одной из них может привести к возникновению вибраций.

Кроме того, нетипичная форма вала усложняет ремонт. Его можно делать только с помощью специальных инструментов у механиков, которые имеют необходимый опыт и знания для этого.

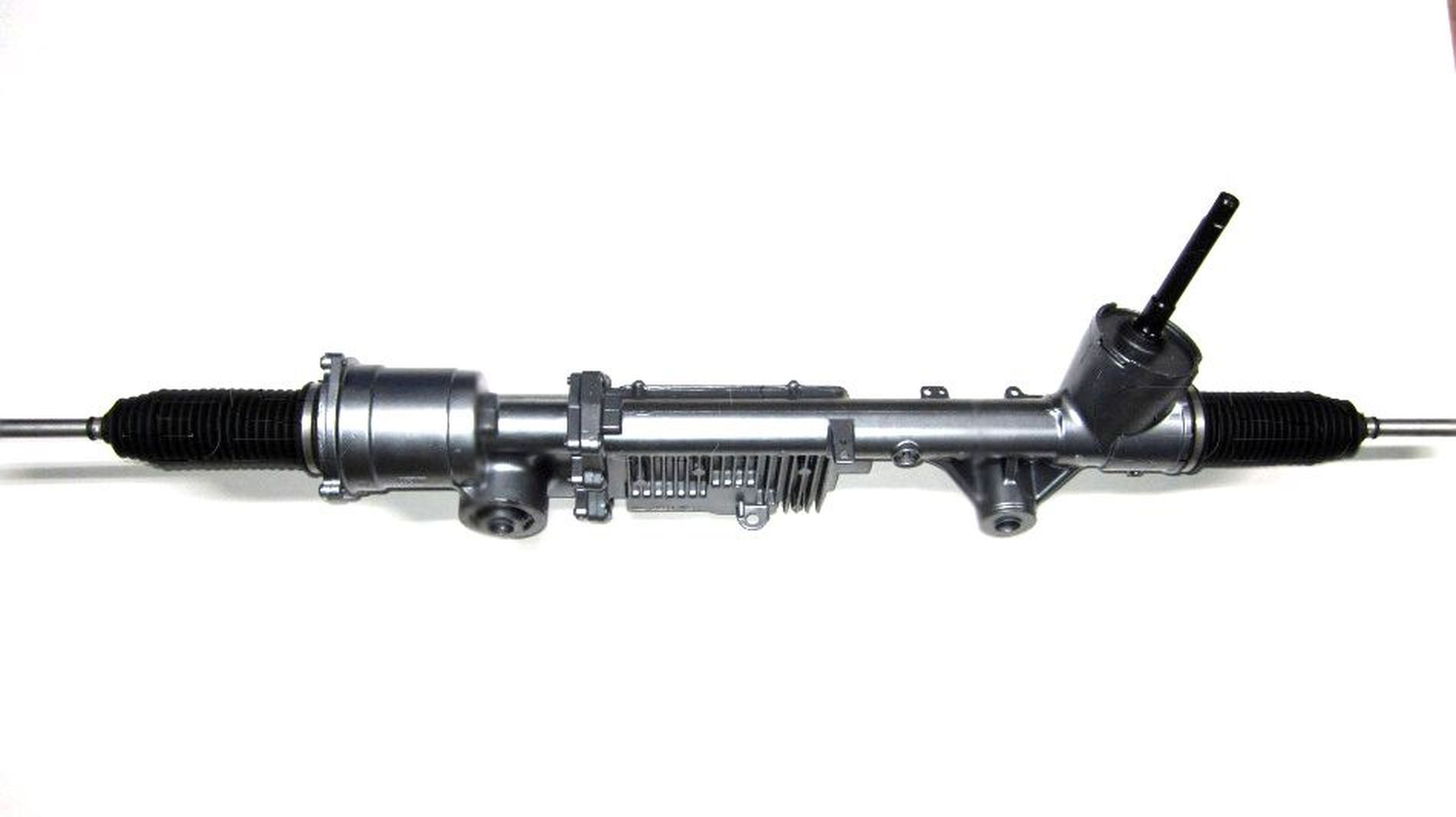

диагностика неисправностей рулевой рейки с треугольным штоком

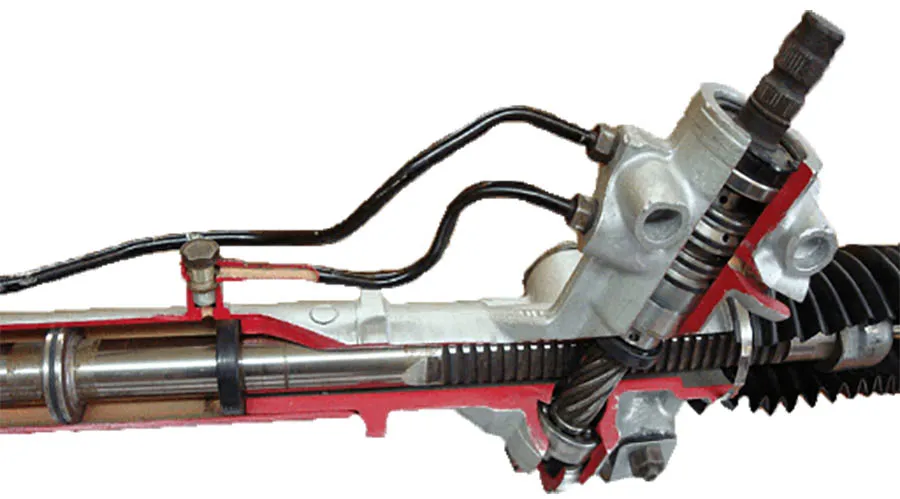

ремонт рулевой рейки с треугольным штоком

Основные причины неисправностей рулевой рейки с треугольным штоком

Рулевая рейка в целом и треугольный шток рассчитаны на длительную эксплуатацию при высоких нагрузках.

Но быстрый износ и повреждение деталей может произойти по следующим причинам:

  • Естественный износ и нагрузки — рулевая рейка постоянно испытывает механические воздействия из-за езды по плохому покрытию и во время поворотов. Со временем это приводит к износу металла и появлению люфтов, которые нужно устранять.
  • Потеря герметичности — из-за нарушения геометрии и разрушения уплотнителей теряется герметичность рулевой рейки и внутрь попадает влага, песок, пыль, химические реагенты. Абразивные частицы воздействуют на трущиеся детали и приводят к коррозии, которая выводит из строя весь механизм.
  • Проблемы с маслом ГУР и смазкой — на рейках с гидроусилителем проблемы могут быть связаны с недостатком или несвоевременной заменой рабочей жидкости, ее загрязнением посторонними частицами. Сухое трение повышает износ металлических компонентов.
  • Несвоевременное обслуживание и квалифицированный ремонт — часто поломки рейки происходят из-за нарушения периода регламентных работ, использования дешевых китайских деталей, нарушения технологии ремонта. Например, неправильная калибровка, несоблюдение усилия затяжки болтов и т.п.

Большинства проблем можно избежать, если периодически осматривать механизм и при появлении признаков неисправностей ехать на СТО для профессиональной диагностики.

Симптомы и диагностика неисправностей

Рассмотрим подробнее, какие внешние признаки сигнализируют о появлении дефекта рулевой рейки с треугольным штоком:

  • Люфт рулевого колеса — водитель ощущает «пустоту» при вращении руля во время езды. В механизмах с треугольным штоком это происходит из-за износа граней самого вала или втулки для него. В результате машина медленнее реагирует на действия человека, что может привести к аварии.
  • Посторонние звуки — они проявляются в виде скрипов, стуков или хрустов, которые возникают при вращении руля. Особенно слышны при наезде на препятствия или резких движениях руля. Это происходит из-за появления выработки на втулках или повреждении зубчатого механизма.
  • Неравномерное усиление или заедание руля — происходит из-за выхода из строя ГУР или механического износа рейки. Треугольный шток может деформироваться, что повлияет на работоспособность механизма поворота колес.
  • Утечки масла — ярким признаком проблемы будут следы рабочей жидкости системы гидроусиления руля. Они хорошо видны в районе пыльников и говорят об износе уплотняющих сальников и нарушении герметичности конструкции. Также проявляется в виде падения уровня в расширительном бачке и повышенного гула насоса ГУР.
  • Нарушение прямолинейности езды — если с треугольным штоком что-то не так, машину может уводить в сторону при езде по ровной дороге.

Во время езды на малых скоростях можно хорошо ощутить люфт руля и посторонние звуки, когда колеса находятся в крайних положениях. Также нужно следить за ударами при проезде неровностей.

Обратите внимание, насколько легко поворачивать колеса на парковке. Если усилие стало меньше или заметны заедания, нужно ехать в сервис-центр для диагностики.

 Записаться на диагностику и ремонт рулевой рейки

Проверку исправности рулевой рейки проводят несколькими способами:

  • Визуально — машину поднимают на подъемнике или загоняют на эстакаду, где проверяют целостность пыльников и наличие следов масла, а также трещин и деформаций корпуса рейки.
  • Раскачка колес — необходимо выключить машину и покрутить рулевое колесо, чтобы обнаружить отставание в реакции колес. Также можно покачать подвижные детали, чтобы ощутить люфт руками.
  • Диагностика в движении — во время тестового заезда механик может оценить степень задержки рулевого управления, услышать посторонние звуки и проверить, возвращается ли руль в исходное положение после маневра.
  • Тестирование системы ГУР — механик проверяет уровень масла, оценивает его чистоту и свойства. Наличие посторонних предметов, изменение цвета и появление запаха гари говорит о поломках.

Для полной и глубокой диагностики рейку демонтируют и разбирают, проводят дефектовку всех компонентов, после чего поврежденные детали заменяют или восстанавливают.

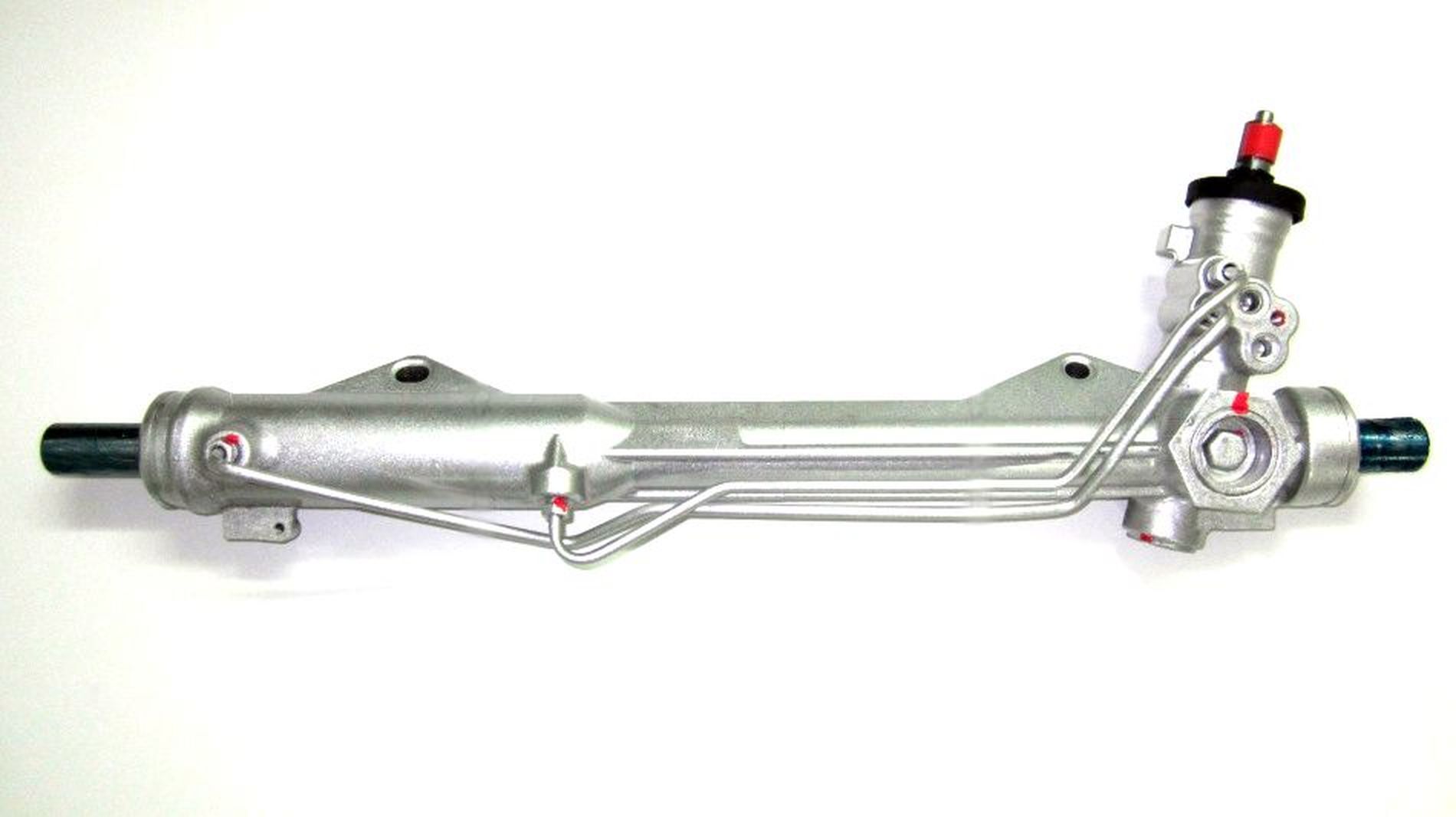

диагностика рулевой рейки

рулевая рейка с треугольным штоком

Этапы ремонта рулевой рейки с треугольным штоком

Ввиду сложности ремонта устранить неисправности рулевой рейки с треугольным штоком самостоятельно не получится. Для этого нужны специальные знания и инструменты. Необходимо обращаться в сервис-центр по обслуживанию автомобилей, который оказывает такие услуги.

Схематично процедура ремонта состоит из следующих этапов:

  1. Демонтаж рейки. Узел поворота колес снимают с корпуса автомобиля, отсоединяют от рулевых наконечников и трубок для подачи масла. Важно при этом не повредить уплотнители и электронные компоненты.
  2. Разборка. Мастера разбирают корпус и демонтируют все детали, оценивают степень износа и исправность. Запчасти очищают от масла и составляют дефектную ведомость, где указывают все выявленные неисправности.
  3. Замена или восстановление деталей. Во время ремонта обычно манжеты, сальники и уплотнители меняют на новые. Изношенные поверхности штока и рейки восстанавливают с помощью газодинамического напыления или другим способом.
  4. Восстановление треугольного штока. Эта операция необходима при износе граней. Обнаруженные дефекты устраняют с помощью напыления или шлифования. Если поломка критичная, шток заменяют на новый.
  5. Гильзовка корпуса. Если посадочные места втулок сильно изношены, их гильзуют, чтобы восстановить размер зазоров, рекомендованный производителем.

Сборка и тестирование. После завершения ремонтных работ рейку собирают, тестируют на гидравлическом стенде, устанавливают на автомобиль и проверяют во время езды.

Особенности ремонта рейки с треугольным штоком

Процедура ремонта рейки с треугольным штоком усложняется из-за того, что для ее разборки и сборки нужны специальные инструменты:

  • Съемники для тяг и наконечников, которые позволяют отсоединить эти детали без повреждения резьбы и корпуса рулевого механизма;
  • Фиксаторы и оправки под треугольный шток, чтобы правильно поставить его на место без перекоса;
  • Прецизионные измерительные инструменты для определения износа граней штока и внутренних поверхностей корпуса;
  • Токарные и фрезерные станки для изготовления и установки гильз;
  • Динамометрические ключи для оценки усилия затяжки болтов во время сборки конструкции;
  • Гидравлический стенд для проверки механизма гидроусилителя руля рулевой рейки.

В процессе ремонта нужно правильно разместить шток, так как его перекос может привести к заеданиям и неравномерному износу в будущем. Для позиционирования используется оправка нужной формы и размеров.

Кроме того, необходимо проверять геометрию граней. Они должны быть точно одинаковыми и симметричными. Нельзя, чтобы углы были даже частично скруглены, так как это станет причиной люфта механизма.

В рулевой рейке нужно отрегулировать прижимную пластину, правильно затянув все крепления и установив ее без перекосов. Если ошибиться, то рейка будет работать слишком туго или с люфтом. Обязательно необходимы динамометрические ключи.

Также не следует забывать о смазке трущихся элементов. Контактирующие друг с другом поверхности деталей покрывают густой смазкой, которая специально предназначена для этой цели. Нельзя использовать универсальные смазки, особенно если рулевой механизм оборудован системой гидроусиления.

В процессе ремонта рекомендуется использовать только оригинальные и сертифицированные уплотнители нужного размера, рассчитанные на определенный температурный режим. В противном случае из рейки будет вытекать масло, а насос ГУР не сможет создать нужное давление.

Водитель может значительно продлить срок жизни рейки, если будет следовать нескольким советам:

  • Используйте только качественные комплектующие и расходные материалы при ремонте, даже если это обойдется чуть дороже;
  • Заменяйте пыльники даже при минимальном повреждении, чтобы избежать попадания загрязнений внутрь корпуса;
  • Избегайте ударов на рулевое управление, которые возникают при быстром наезде на препятствия или выбоины;
  • Проверяйте состояние масла в системе ГУР и оценивайте его состояние, следите за уровнем в расширительном бачке;
  • Настраивайте развал-схождение после каждого ремонта рулевой рейки, чтобы сохранить покрышки и уменьшить износ механизма поворота.

Проверка и установка отремонтированной рейки

Перед установкой рулевой рейки на автомобиль необходимо проверить ее работоспособность.

Это делают специалисты СТО следующим образом:

  • Проверяют плавность перемещения штока внутри рейки без рывков и сопротивления, которые могут возникнуть при перекосе;
  • Контролируют отсутствие люфтов, при их обнаружении нужно проверить правильность установки или состояние втулки;
  • Проверяют отсутствие протечек, для чего рейку устанавливают на гидравлический стенд и подают масло под нужным давлением. Не должно быть даже минимальных подтеканий.

При установке рейки на автомобиль нужно убедиться, что корпус закреплен строго в нужном положении без перекоса. В противном случае машину может уводить в сторону. Болты креплений затягиваются с контролем усилия с помощью динамометрических ключей. Если затянуть слишком слабо, механизм будет вибрировать и стучать, слишком сильно — есть риск повредить крепления корпуса.

При прикручивании рулевых тяг нужно проверить их длину, состояние резьбы и в случае необходимости отрегулировать их. При подключении шлангов подачи масла необходимо заменить уплотнители, чтобы сохранить герметичность системы.

После установки отремонтированной рейки с гидроусилителем необходимо:

  • Залить жидкость ГУР в бачок до нужного уровня;
  • Повернуть несколько раз руль вправо и влево, чтобы выгнать воздух из системы, он виден в виде пузырьков в расширительном бачке;
  • Проверить отсутствие протечек масла в местах подключения шлангов и в районе сальников рейки.

Завершающую проверку проводят во время тестового выезда. Вращение руля должно быть равномерным и с одинаковым усилением. Необходимо оценить обратную связь от колес и устойчивость автомобиля при движении по прямой. Ее не должно уводить, а руль не должен вибрировать. Также можно убедиться в том, что из-под колес не доносится посторонних звуков.

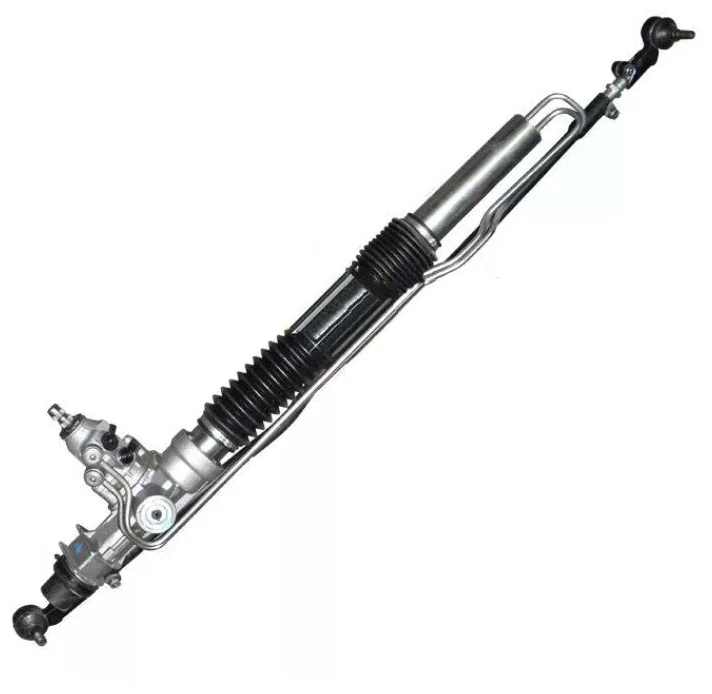

диагностика рулевой рейки рулевая рейка с треугольным штоком

Рекомендации по эксплуатации и профилактике

Увеличить срок эксплуатации рейки и избежать частых ремонтов можно, если эксплуатировать машину с учетом следующих советов:

  • Избегайте агрессивной езды по препятствиям, чтобы не нагружать рулевую рейку;
  • Не держите колеса в крайних правом и левом положении дольше, чем это необходимо для маневра;
  • Следите за состоянием уплотнителей и меняйте их при первом повреждении.

Визуально оценивать состояние рейки нужно при каждом посещении СТО для планового ТО. В процессе эксплуатации нужно контролировать уровень ГУР в бачке и доливать масло при необходимости. Одновременно нужно оценивать его состояние и менять, если оно грязное или потеряло свои свойства. Как правило, это нужно делать раз в 40-50 тыс. км пробега.

Не пользуйтесь услугами неизвестных СТО, которые предлагают установить дешевые китайские аналоги оригинальных запчастей. Не забывайте настраивать сход-развал колес после ремонта рулевого управления. При появлении даже минимальных признаков поломки необходимо обратиться в сервис-центр для диагностики. Чем быстрее это сделать, тем меньше затрат понадобится на устранение дефекта.

Заключение

Ремонт рулевой рейки с треугольным штоком могут проводить только квалифицированные мастера с необходимым оборудованием. От водителя требуется только постоянный контроль за состоянием рулевого управления и своевременная доставка машины в сервис-центр.

Попытки самостоятельного ремонта или желание сэкономить, обратившись в «гаражи», может привести к более серьезным проблемам вплоть до ДТП с тяжелыми последствиями.
