Рулевой механизм автомобиля: строение, назначение и принципы работы основных узлов

Содержание:

Рулевое управление является основной системой автомобиля, обеспечивающей контроль над направлением движения. Его исправное состояние напрямую влияет на безопасность эксплуатации транспортного средства. В данной статье рассматривается строение рулевого механизма, принципы работы его основных компонентов, распространенные типы конструкций, а также типичные неисправности и методы их диагностики.

Основные функции рулевого механизма

На первый взгляд, задача рулевого механизма проста – изменять направление движения автомобиля. Однако за этой простотой скрывается сложная инженерная система, которая должна выполнять свои обязанности безупречно при любых условиях.

Обеспечение управления направлением движения — это основная и очевидная функция рулевого механизма. Механизм должен точно и предсказуемо преобразовывать вращение рулевого колеса в поворот управляемых колес. Важнейшим параметром здесь является передаточное число, которое определяет, насколько легко и быстро автомобиль будет реагировать на движения руля.

Современная система не просто передает усилие. Она фильтрует и гасит удары от неровностей дороги, не позволяя им в полной мере передаваться на рулевое колесо. Кроме того, наличие усилителя делает управление легким и точным как на парковке, так и на высокой скорости, что напрямую влияет на безопасность, снижая утомляемость водителя и позволяя уверенно держать ситуацию под контролем.

Таким образом, рулевой механизм – это не просто «передатчик команд», а высокотехнологичный посредник, обеспечивающий обратную связь с дорогой и гарантирующий уверенное поведение автомобиля.

Строение рулевого механизма

Конструкция рулевого управления большинства легковых автомобилей следует общей, хорошо отработанной схеме. Она представляет собой кинематическую цепь из нескольких последовательно соединенных элементов, где выход одного узла является входом для следующего.

Перечень основных узлов включает в себя:

Рулевое колесо – орган управления, за который держится водитель.
Рулевой вал – стержень, передающий вращение от руля к следующему узлу.
Карданный шарнир (или несколько шарниров) на рулевом валу, обеспечивающий компенсацию углов установки и вибраций.
Рулевой механизм (рейка или редуктор) – устройство, преобразующее вращательное движение вала в линейное или иное движение, необходимое для поворота колес.
Рулевые тяги и наконечники – элементы, связывающие механизм с поворотными кулаками колес.
Усилители руля (гидравлические, электрические или смешанные) - узлы, снижающие физическое усилие, необходимое для поворота руля.

Каждый из этих компонентов играет свою незаменимую роль, а их слаженная работа и определяет то, что мы называем «ощущением от руля».

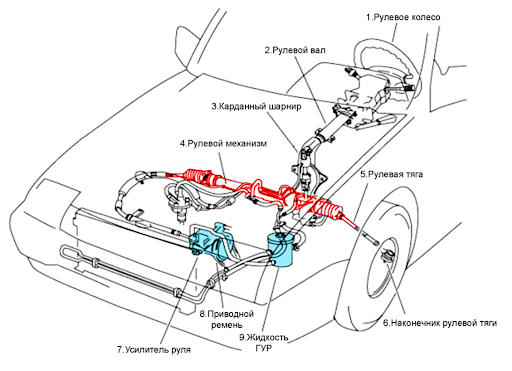

cхема рулевого механизма с гидроусилителем руля

Рис.1. Схема рулевого механизма с гидроусилителем руля

Назначение и принципы работы основных узлов

Чтобы понять, как вращение руля трансформируется в поворот колес, давайте проследим путь приложения усилия водителя по всей цепи.

Процесс начинается с рулевого колеса. Водитель, прикладывая к нему усилие, поворачивает рулевой вал. Этот вал редко бывает абсолютно прямым, так как должен обходить другие узлы моторного отсека и салона. Для обеспечения гибкости и компенсации углов в его конструкцию включаются карданные шарниры.

Далее вращение попадает в сердце системы - рулевой механизм. В современных легковых автомобилях это, как правило, рулевая рейка. Внутри ее корпуса находится шестерня, жестко связанная с валом. Эта шестерня входит в зацепление с зубчатой рейкой. Когда шестерня вращается, она перемещает рейку влево или вправо.

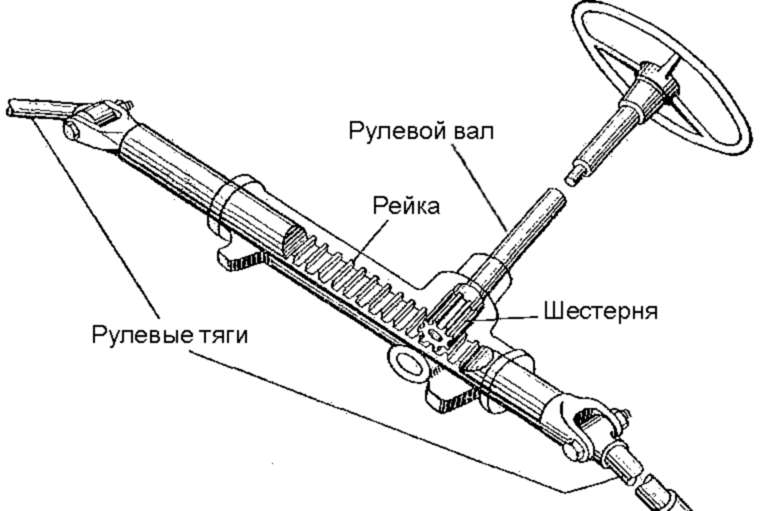

Рис.2. Рулевая рейка

К концам рейки крепятся рулевые тяги через рулевые наконечники. Наконечники представляют собой шарнирные соединения, позволяющие тягам двигаться в нужных плоскостях при повороте колес и работе подвески. Тяги, в свою очередь, толкают или тянут поворотные кулаки колес, непосредственно вызывая их отклонение от прямолинейного положения.

Для облегчения усилия, которое должен прикладывать водитель, в схему интегрирован усилитель руля. В гидравлической системе (ГУР) для этого используется насос, создающий давление в жидкости, которое и помогает двигать рейку. В более современных электрических системах (ЭУР) помощь оказывает электромотор, который может быть встроен в рулевую колонку, на сам рулевой вал или непосредственно в корпус рейки.

Виды рулевых механизмов и их особенности

За долгую историю автомобилестроения инженеры разработали и опробовали несколько типов рулевых механизмов, но сегодня доминируют два основных.

Реечный рулевой механизм

Это самый распространенный тип на легковых автомобилях. Его популярность обусловлена простотой, компактностью, малым весом, высокой точностью и относительно невысокой стоимостью. Как было описано выше, принцип работы основан на паре «шестерня-рейка». Такой механизм обладает небольшим трением и высоким КПД, что делает его идеальным для использования с усилителями. Недостатком можно считать некоторую чувствительность к ударным нагрузкам от дорожных неровностей.

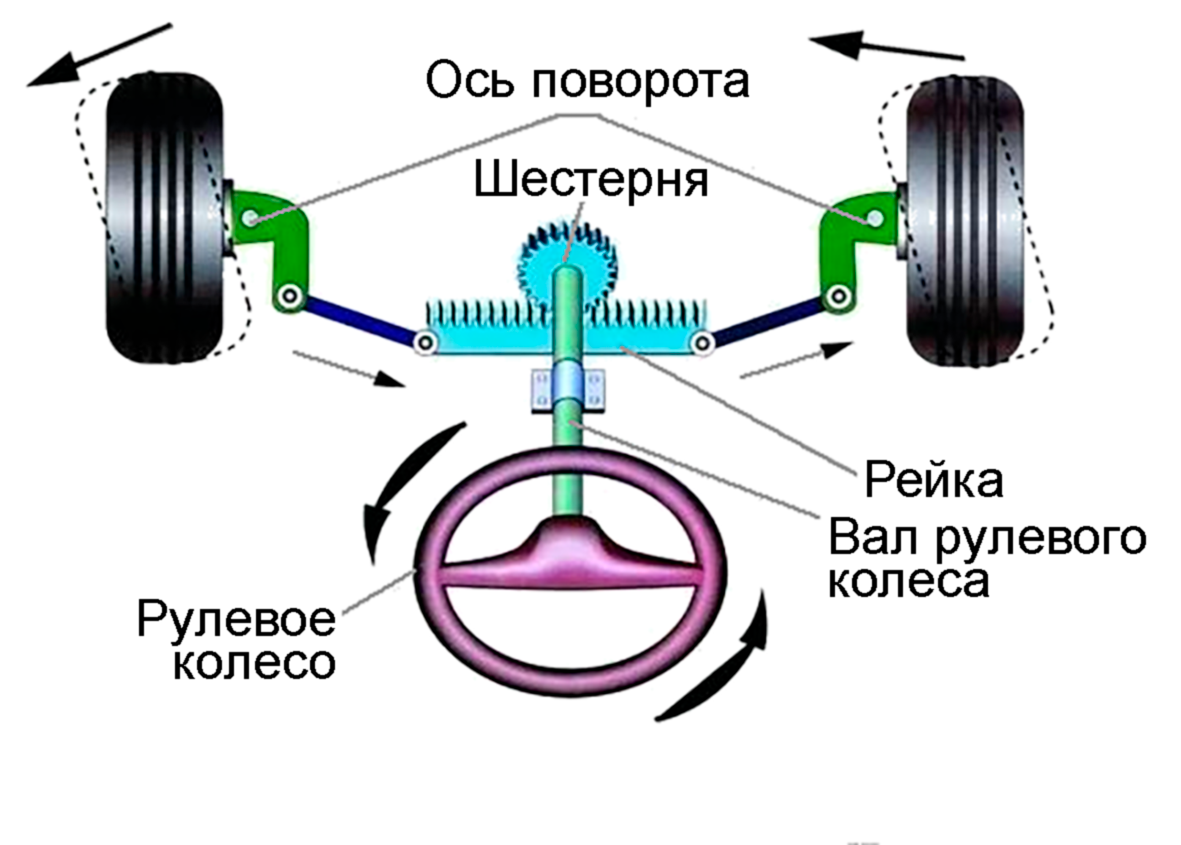

реечное ручное управление

Рис.3. Схема реечного рулевого управления

Червячный рулевой механизм

Этот тип более сложный по конструкции. В его основе лежит червяк (глобоидный червяк), который передает движение на ролик или сектор. Главное преимущество червячной передачи - больший ход рулевой сошки и возможность реализации большего передаточного числа, а также лучшая изоляция от дорожных ударов. Однако такой механизм обладает большим трением, менее точен, имеет большие габариты и массу. Сегодня он встречается в основном на внедорожниках и грузовиках старших поколений.

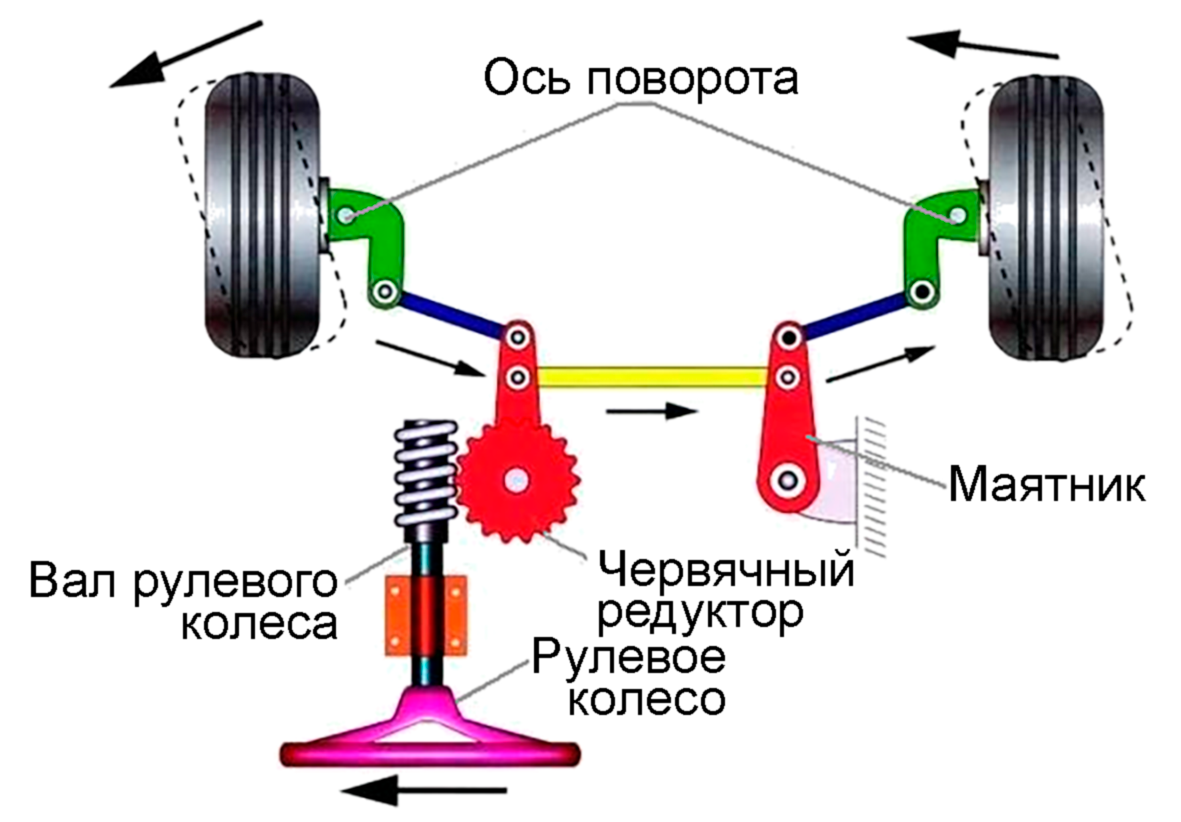

червячное рулевое управление

Рис.4. Схема червячного рулевого управления

Что касается систем усиления, то здесь также есть своя эволюция:

Гидравлические усилители (ГУР)

Классическое решение. Они обеспечивают очень информативное и комфортное усилие на руле, но постоянно отбирают мощность у двигателя через привод насоса и требуют регулярного обслуживания (замена жидкости, ремня).

Электрические усилители (ЭУР)

Современный тренд. Электромотор включается в работу только при повороте руля, что экономит топливо. ЭУР проще в конструкции, не требует обслуживания и позволяет реализовать дополнительные функции, такие как автоматическая парковка или адаптивное изменение усилия в зависимости от скорости.

Существуют и гибридные системы (ЭГУР), сочетающие в себе элементы обоих типов.

Типичные неисправности и их влияние на работу рулевого механизма

Любая техническая система подвержена износу и поломкам. Рулевое управление – не исключение, и его неисправности критически опасны. Важно уметь распознавать их первые признаки.

Увеличенный свободный ход руля (люфт). Если руль вращается на несколько градусов без отклика колес, это говорит о выработке в шарнирах (наконечниках, кардане) или в самом механизме рейки. Это напрямую снижает точность управления.

Стуки при проезде неровностей. Чаще всего источником стуков являются изношенные рулевые наконечники или шаровые опоры. Также стучать может разбитая рейка или ее крепления.

Тугое вращение руля или заедания. Эта проблема характерна для неисправных механических частей (износ подшипников вала, повреждение червячной пары) или для отказавшего усилителя (обрыв ремня ГУР, падение давления, поломка электромотора ЭУР).

Подтекание гидравлической жидкости. Указывает на износ сальников и уплотнителей в насосе или рейке ГУР. Потеря жидкости приводит к отказу усилителя и возможному заклиниванию механизма.

Вибрация на рулевом колесе. Может быть вызвана нарушением углов установки колес (развал-схождение), повреждением покрышки, но также и износом рулевых тяг или карданного шарнира вала.

Последствия игнорирования этих неисправностей могут быть различными: от быстрого износа шин и потери контроля на высокой скорости до полного отказа управления и ДТП. Любой посторонний звук или изменение в поведении руля – повод для немедленной диагностики.

Записаться на диагностику

Советы по уходу и диагностике

Регулярное внимание к состоянию рулевого управления – залог вашей безопасности. Эти простые действия помогут предотвратить серьезные проблемы.

На что обращать внимание при эксплуатации:

Еженедельная проверка. Перед длительной поездкой визуально осмотрите узлы на предмет подтеков жидкости ГУР (если он есть) и состояние пыльников рулевых тяг и рейки. Порванный пыльник – гарантия быстрого выхода из строя дорогостоящего узла, так как внутрь попадает грязь и влага.
Прислушивайтесь к ощущениям. Любое изменение усилия на руле, появление гула (особенно на поворотах при работающем ГУР) или скрипа – тревожный сигнал.
Контроль уровня жидкости. В автомобилях с ГУР периодически проверяйте уровень жидкости в бачке и ее состояние. Потемневшая жидкость требует замены.
Регулярная проверка «развал-схождения». Эту процедуру следует проводить после любого вмешательства в ходовую часть (замена наконечников, амортизаторов) и при смене сезона эксплуатации, а также если автомобиль начало уводить в сторону.

Важность своевременного обслуживания невозможно переоценить. Замена расходных материалов (пыльников, жидкости ГУР) обходится в разы дешевле, чем ремонт или замена рулевой рейки, насоса или электромотора. Профилактическая диагностика на СТО позволит выявить проблему на ранней стадии.

Заключение

Рулевой механизм – это сложная и высокоточная система, от исправности которой зависит жизнь и здоровье людей. Он прошел долгий путь от простого механического привода до интеллектуальных систем с электронным управлением. Понимание его устройства, принципов работы и типичных «болезней» делает водителя не просто оператором, а грамотным пользователем, способным вовремя распознать опасность и принять верное решение. Бережное отношение к рулевому управлению, регулярный осмотр и своевременное техническое обслуживание – это не просто пункты в сервисной книжке, а осознанная необходимость для каждого, кто садится за руль. Помните, что надежный контакт с дорогой начинается с исправного руля.
